Описание

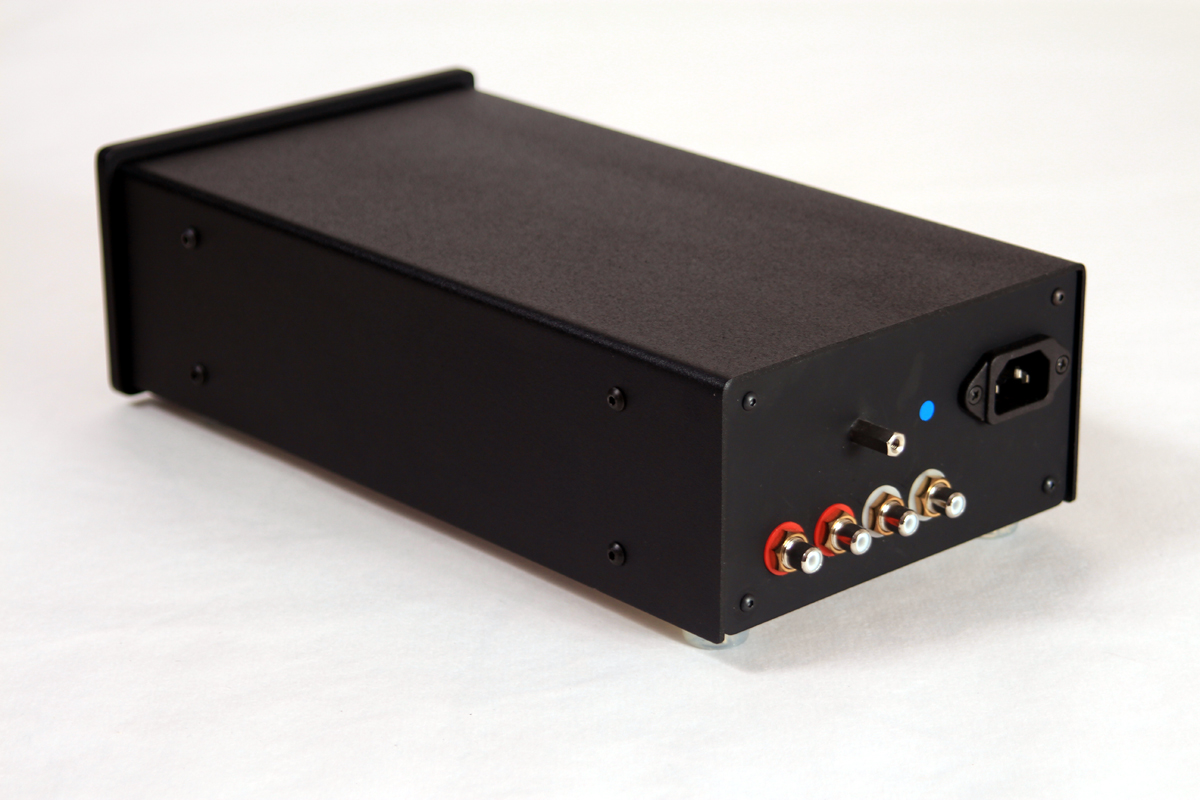

Усилитель-корректор (фонокорректор) УК-01, разрабатывался как универсальный аппарат, в котором реализована возможность использования различных головок звукоснимателя ММ/МС/МС–Hi (с высоким выходом) без применения повышающих трансформаторов. Корректор выполнен на полупроводниковой элементной базе. Аппарат оснащен двумя парами RCA разъемов (одна пара на "вход", одна на "выход") и клеммой "земля", расположенных на задней части корпуса. Микропереключатели нагрузочного сопротивления, емкости, а также коэффициента усиления находятся на днище фонокорректора, что исключает возможность их использования при включенном аппарате.

Величины нагрузочных сопротивлений и емкостей, установленных в стандартной комплектации, рассчитаны на подключение широко распространенных головок звукоснимателей, но, при необходимости, могут быть изменены в соответствии с требованием заказчика.

Корректор тестировался с головками:   Sumiko Black Bird Hi / Sumiko Blue Point Special EVO III / ORTOFON Salsa / Benz-Micro ACE SL / Benz-Micro Wood SH / Grado Reference Sonata 1 / Grado Gold.

Как и большинство корпусных изделий, производимых нашей компанией, корпус корректирующего усилителя УК-01, изготовлен из алюминия. В отличии от стали, алюминий является парамагнитным материалом, это позволяет в разы снизить величину распространяемых электромагнитных помех, возникающих, как внутри самого корпуса, так и за его пределами, что в конечном счете, положительно сказывается на качестве звука, в целом.

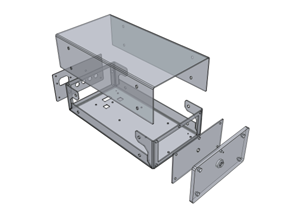

Типовая для всех корпусов конструкция обеспечивает высокую технологичность при производстве и направлена на снижение себестоимости изделия с сохранением его качественных показателей.

Особенности

Схемотехнически корректор выполнен на операционных усилителях и имеет три каскада. Коэффициент усиления первого - может быть оперативно изменен пользователем в зависимости от типа подключаемой им головки звукоснимателя (также оперативно могут быть изменены нагрузочное сопротивление и нагрузочная емкость). На выходе этого каскада установлена первая цепочка коррекции с постоянной времени 75мкс. Второй каскад имеет постоянный коэффициент усиления (заложенный схемотехнически) и на его выходе установлена вторая часть пассивной корректирующий цепочки, обеспечивающая коррекцию с постоянными времени 318мкс и 3180мкс, обе цепочки выполнены на металлопленочных резисторах DALE и прецизионных конденсаторах WIMA FKP-2 и VISHAY MKP-1837 с точностью не хуже чем 2,5%. Третий, буферный каскад, имеет коэффициент усиления 1, и служит для повышения нагрузочной способности корректора и устранения влияния следующего за корректором входного каскада усилителя на цепочку коррекции.

К особенностям фонокорректора можно отнести применение высококачественного блока питания. В качестве фильтрующих конденсаторов установлены электролиты фирмы Elna серии SILMIC II и Cerafine, а стабилизацию напряжения осуществляет прецизионный интегральный двух полярный стабилизатор напряжения фирмы Mitsubishi.

Используемые в корректоре разделительные ("проходные") конденсаторы торговой марки MultiCap серии PPFXS имеют многосекционную конструкцию и, в сочетании с полипропиленовым диэлектриком и станиолевой фольгой, позволяют получить более "быстрый", детальный и неокрашенный звук.

Все приведенные выше особенности позволили добиться от корректора ровного тонального баланса, высокой детализации и широкого динамического диапазона.
